Kiedy metoda pęcherzykowa ujawnia nieszczelności spoin, których nie widać w UT i RT

Podczas końcowego odbioru spoiny stalowej w konstrukcji dużego zbiornika magazynowego lub rurociągu przemysłowego sama ocena ciągłości metalu nie zawsze wystarcza do potwierdzenia bezwzględnej szczelności. Nowoczesne metody ultradźwiękowe oraz radiograficzne sprawdzają się przy lokalizowaniu nieciągłości wewnętrznych ukrytych w grubości przekroju ściegu spawalniczego. Testy strukturalne nie zawsze jednak jednoznacznie rozstrzygają, czy znaleziona wada układa się w taki sposób, aby tworzyć realną drogę przecieku dla medium roboczego. Zrozumienie fizycznej różnicy między obecnością pęknięcia a faktyczną przepuszczalnością połączenia odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa instalacji pracujących pod ciśnieniem.

Mechanizm metody pęcherzykowej LT

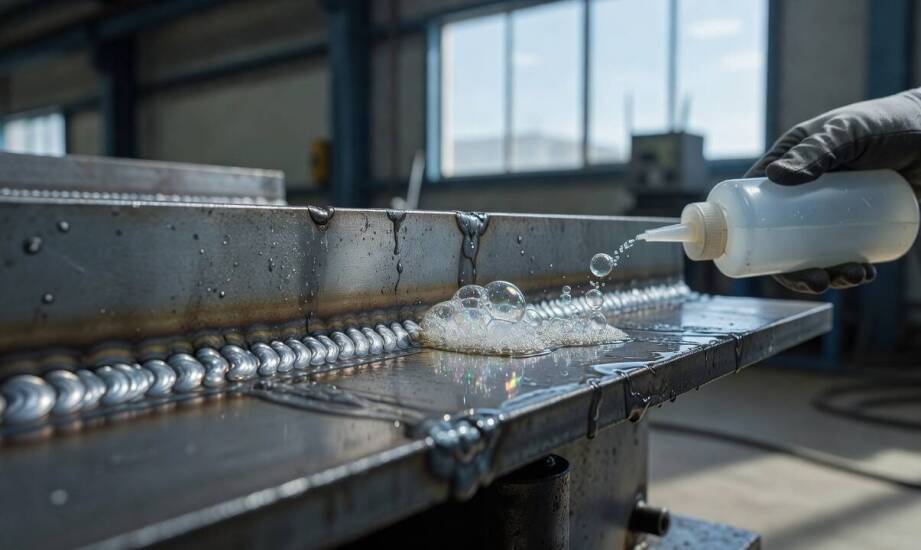

Metoda pęcherzykowa opiera się na wytworzeniu celowej różnicy ciśnień między dwiema stronami złącza i wnikliwej obserwacji zachowania roztworu pianotwórczego. Na badaną powierzchnię metalu nanosi się specjalistyczny preparat o właściwościach błonotwórczych. Kolejnym etapem procesu jest szczelne dociśnięcie do spoiny komory próżniowej wyposażonej w przezroczyste okno inspekcyjne. Wnętrze takiej ramy posiada elastyczne uszczelki dopasowujące się do geometrii badanego elementu. Po uruchomieniu pompy i osiągnięciu odpowiedniego podciśnienia powietrze z drugiej strony wymusza przepływ przez ukryte szczeliny. Dokładna wartość ciśnienia pomiarowego zależy od wybranej normy lub wymogów konkretnego projektu technicznego. Zjawisko przepływu gazu tworzy widoczne, rosnące pęcherze dokładnie w miejscu występowania nieszczelności przelotowej. Norma PN-EN 1593 szczegółowo precyzuje dopuszczalne procedury przeprowadzania tej próby na obiektach przemysłowych. Dokument określa między innymi zasady przygotowania powierzchni, właściwości płynu, czas potrzebny na stabilizację parametrów oraz minimalny okres obserwacji badanego odcinka pod obciążeniem. Cały proces wykrywa wyłącznie otwarte nieciągłości przelotowe, takie jak pęknięcia, braki przetopu korzenia czy porowatość wychodzącą na powierzchnię materiału. Rozwiązanie to pozwala inżynierom na sprawną lokalizację usterek bez ingerencji w strukturę weryfikowanego elementu.

Zastosowania w konstrukcjach i urządzeniach przemysłowych

Wymóg całkowitej hermetyczności złączy stanowi często odrębne, niezależne kryterium oceny konstrukcji stalowej. Ścisłej weryfikacji podlegają przede wszystkim dna zbiorników magazynowych na paliwa płynne oraz rurociągi procesowe w zakładach chemicznych. Inspekcje obejmują również spawane systemy ciśnieniowe, obudowy transformatorów oraz szczelne osłony urządzeń w branży energetycznej. Dopuszczenie takich obiektów do wieloletniej eksploatacji wymaga jednoznacznego potwierdzenia, że weryfikowane złącze nie przepuszcza zamkniętego w instalacji medium. Standardowe techniki defektoskopijne precyzyjnie identyfikują obecność wewnętrznych anomalii materiałowych, natomiast rzetelnie wykonane badanie szczelności sprawdza realną funkcjonalność połączenia pod obciążeniem. Skrupulatna analiza pęcherzykowa ujawnia ukryte wady tworzące wąską, ciągłą ścieżkę przecieku dla mikroskopijnych cząsteczek. Miejsca te często nie generują wyraźnego echa na ekranie defektoskopu ultradźwiękowego i umykają klasycznym ocenom wizualnym. Wykonywaniem zaawansowanych testów NDT na obiektach przemysłowych zajmuje się między innymi Przedsiębiorstwo Specjalistyczne Draco Lesiński, wspierając producentów w rzetelnej weryfikacji osprzętu przed odbiorem końcowym. W codziennej praktyce technicznej oznacza to, że spoiny pozytywnie ocenione po wstępnej kontroli wolumetrycznej prawie zawsze przechodzą dodatkowe testy ciśnieniowe przed próbnym rozruchem systemu rurociągów.

Weryfikacja hermetyczności stanowi bezpośrednie potwierdzenie funkcjonalnej jakości spoin warsztatowych oraz montażowych. Procedura ta znajduje szerokie zastosowanie w sytuacjach, gdy założenia projektowe dopuszczają obecność drobnych wad wewnętrznych niewpływających na nośność konstrukcji, ale kategorycznie zakazują najdrobniejszych wycieków substancji. Testy powierzchniowe wykorzystujące zjawisko różnicy ciśnień skutecznie uzupełniają rutynowy protokół odbiorowy dla rurociągów wodnych, systemów paliwowych i silosów gromadzących materiały niebezpieczne. Ewentualna utrata ciągłości uszczelnienia lub pęknięcie lica spoiny grozi w takich lokalizacjach poważną awarią osprzętu lub bezpośrednim zanieczyszczeniem środowiska. Wynik poprawnie przeprowadzonej próby podciśnieniowej z użyciem środka pianotwórczego staje się w obliczu takich ryzyk bardzo istotnym wskaźnikiem branym pod uwagę przy certyfikacji stalowych systemów przesyłowych. Narzędzie to daje nadzorowi technicznemu wyraźną odpowiedź, stanowiąc ważny fundament przy ostatecznym dopuszczeniu sprzętu do pracy pod pełnym obciążeniem ciśnieniowym.
