Dlaczego sam przycisk nie wystarcza, by układ odcięcia zasilania zadziałał w pożarze

W hali produkcyjnej o kubaturze przekraczającej 1000 m³ strażacy przygotowują się do wejścia w strefę pożarową. Zasilanie w całym obiekcie musi zostać odcięte jednym, jednoznacznym impulsem, aby ograniczyć ryzyko porażenia prądem podczas akcji ratowniczo-gaśniczej. Sam element uruchamiający nie realizuje tego zadania w izolacji. Skuteczne odcięcie napięcia wymaga precyzyjnego współdziałania kilku podzespołów elektrotechnicznych. Tworzą one wspólnie rozbudowany układ, który przenosi sygnał od operatora aż do fizycznego rozwarcia głównych styków w rozdzielnicy.

Budowa i sygnalizacja w układzie odcinającym napięcie

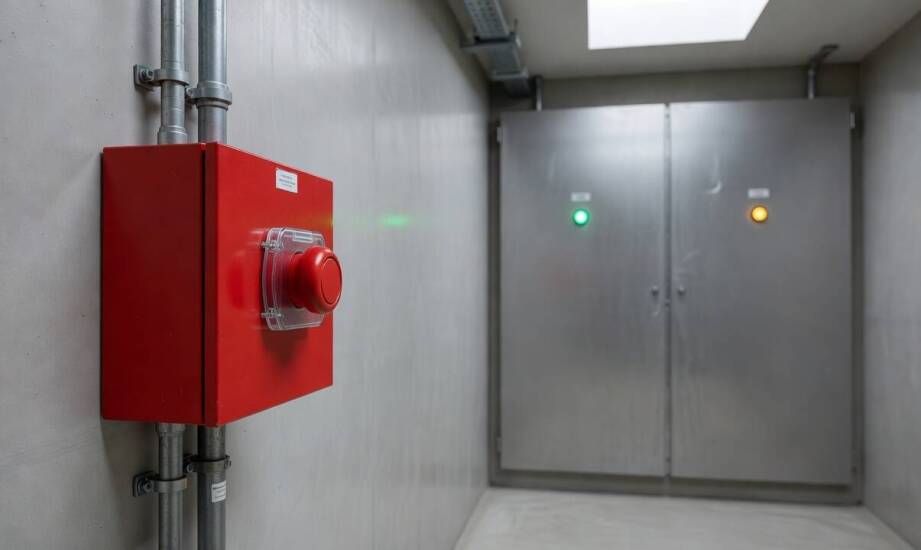

Tor wyłączania zasilania opiera się na trzech filarach: elemencie uruchamiającym, urządzeniu wykonawczym oraz module sygnalizującym. Zadanie inicjujące przejmuje najczęściej przycisk grzybkowy, który montuje się w kasecie sterowniczej przy głównym wejściu do budynku. Jego wciśnięcie, zazwyczaj po uprzednim zbiciu szyby ochronnej, trwale zwiera obwód sterujący. Impuls trafia do urządzenia wykonawczego, którym najczęściej jest rozłącznik izolacyjny. Aparat ten przerywa dopływ prądu do głównych obwodów, pozostawiając aktywne wyłącznie linie zasilające systemy przeciwpożarowe. Element wykonawczy musi spełniać wytyczne aktualnych norm technicznych, takich jak PN-EN IEC 60947-3:2021-07 lub PN-EN IEC 60947-2:2026-01.

Sygnalizacja stanu odgrywa kluczową rolę informacyjną dla dowódcy akcji ratowniczej. Moduły wskaźnikowe muszą potwierdzać rzeczywiste otwarcie styków aparatu wykonawczego, a nie tylko fizyczne wciśnięcie przycisku w kasecie. Zielona lampka sygnalizacyjna zaświeca się dopiero w momencie pełnego odcięcia napięcia sieciowego. W warunkach silnego zadymienia lub w zakładach przemysłowych o wysokim poziomie hałasu sam sygnał świetlny bywa niewystarczający. Stosuje się wówczas dodatkowe przetworniki piezoelektryczne lub buczki. Emitują one wyraźny sygnał akustyczny informujący o pomyślnym wyłączeniu prądu. Brak takiego podwójnego potwierdzenia wskazuje na uszkodzenie toru sterującego lub awarię mechanizmu w rozdzielnicy.

Warunki pracy aparatury i wielokrotne źródła energii

Zmienne warunki środowiskowe, takie jak pył, wilgoć oraz wibracje, wpływają bezpośrednio na dobór obudowy elementów sterowniczych. W halach produkcyjnych i magazynach wykorzystuje się kasety o stopniu szczelności IP54 lub IP65, które zabezpieczają wewnętrzne tory prądowe przed wnikaniem zanieczyszczeń stałych i kropel wody. Maszyny górnicze, suwnice czy ciągi technologiczne w hutach generują silne drgania. Wymusza to stosowanie wibroizolatorów oraz dodatkowych uszczelek elastomerowych. Zabezpiecza to wrażliwe styki przed przypadkowym zwarciem lub rozwarciem podczas normalnej eksploatacji. Prawidłowo zamontowany wyłącznik przeciwpożarowy wymaga również zastosowania wyraźnych, fotoluminescencyjnych tabliczek informacyjnych. Wykorzystane materiały sprawiają, że oznaczenia zachowują czytelność przez wiele lat, nawet w silnie zapylonym otoczeniu.

Punkt interwencji operatora inicjuje całą sekwencję zdarzeń zabezpieczających budynek. Nowoczesne obiekty komercyjne rzadko opierają się wyłącznie na jednym przyłączu sieciowym. Architektura zasilania obejmuje często rozległe instalacje fotowoltaiczne, przemysłowe banki energii lub wydajne agregaty prądotwórcze. Przepisy z zakresu ochrony przeciwpożarowej wskazują na konieczność jednoczesnego odcięcia drugiego źródła energii i zakazują jego samoczynnego załączenia. Główny układ wykonawczy musi w pełni odseparować zasilanie podstawowe oraz układy rezerwowe, chroniąc ekipy ratownicze przed nieoczekiwanym powrotem napięcia podczas prowadzonych działań.

Firma SN Promet produkuje certyfikowaną, niskonapięciową aparaturę sterowniczo-sygnalizacyjną dla różnych gałęzi przemysłu. Asortyment obejmuje wytrzymałe kasety sterownicze, przyciski serii NEF oraz przemysłowe wskaźniki diodowe. Urządzenia te powstają z wykorzystaniem własnego zaplecza badawczo-rozwojowego oraz laboratorium testowego, co ułatwia zachowanie zgodności z normą ISO 9001. Produkty znajdują szerokie zastosowanie w instalacjach automatyki w sektorze górniczym, energetycznym oraz kolejowym, pracując stabilnie w trudnych warunkach środowiskowych.

Sprawność odcięcia zasilania podczas pożaru zależy od precyzyjnego współdziałania elementów uruchamiających, wykonawczych i sygnalizacyjnych. Sam przycisk pełni wyłącznie funkcję inicjującą ten proces. Dopiero skompletowany tor sterowania, wyposażony w optyczne i akustyczne potwierdzenie zadziałania, pozwala na bezpieczne przystąpienie do akcji ratowniczo-gaśniczej. Świadomy dobór atestowanych podzespołów elektrotechnicznych wspiera zachowanie ciągłości ochrony w budynkach i zakładach przemysłowych.
